高爐熱風爐高溫波紋補償器的應用





一、 名稱：高溫波紋補償器設備

二、 技術規格：

1.  拱頂聯絡管 Φ4600波紋管膨脹節: 流體，熱風；設計壓力，510kPa；設計溫度，流體溫度1500℃，鐵皮溫度250℃；公稱直徑，4600mm；數量，4臺

2.  混風室與燃燒室之間Φ3098波紋管膨脹節：流體，熱風；設計壓力，510kPa；設計溫度，流體溫度1450℃，鐵皮溫度250℃；公稱直徑，3098mm；數量，4臺。

3.  混風室熱風出口Φ2600波紋管膨脹節：流體，熱風；設計壓力，510kPa；設計溫度，流體溫度1310℃，鐵皮溫度250℃；公稱直徑，2600mm；數量，2臺。

4.  高溫補償器交貨時間：

   交貨時間：第1套：2022年9月30日，第2套、第3套和第4套分別比第1套晚6個月、12個月和18個月。

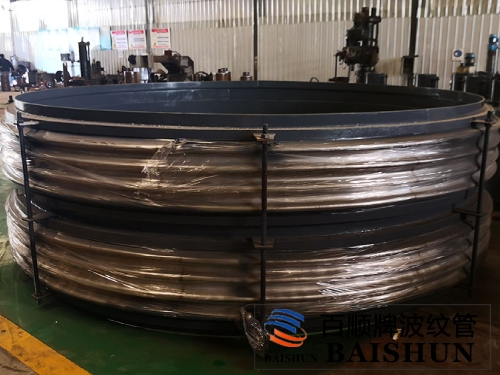

產品名稱：耐_高溫波紋管膨脹節

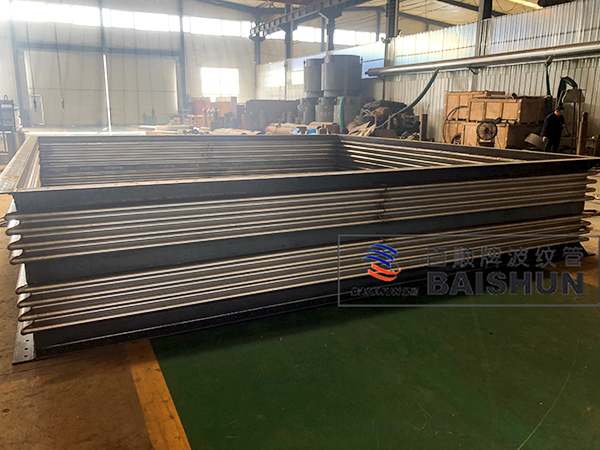

公稱通徑：圓形DN200～DN4800，矩形任意尺寸

設計壓力：0.1～2.5 （Mpa）

設計溫度：≤1300℃

連接方式：法蘭/ 焊接

產品應用：鋼廠、電廠、水泥
