軸向型復式拉桿波紋補償器(FSL型)型號示例

0317-8185517 8184517

當前位置：首頁>采購指南>產品參數>軸向型復式拉桿波紋補償器(FSL型)型號示例

來源：河北偉業波紋管發布時間：2011/7/18 11:01:22

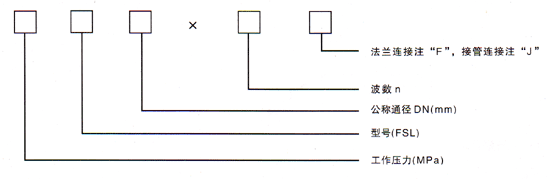

舉例：0.6FSL200×12J

表示：工作壓力為0.6MPa，通徑DN=200mm，波數為12，接管連接的復式拉桿波紋補償器。

二、軸向型波紋管應用說明：

1、軸向型復式拉桿波紋補償器，結構簡單、補償量大，一般使用于低疲勞次數，需大補償量的管線。

2、樣本中所給補償量均為疲勞破壞次數1000次下的軸向補償量。

3、法蘭連接按機標JB81-59供貨，也可根據用戶要求按國標、化標或其它標準供貨。

三、軸向型波紋管對固定支座的作用力：

壓力推動：Fp=100·P·A　　　　　?。∟）

軸向彈力：Fx=f·Kx·X 　　　　　?。∟）

式中：P： _工作壓力或_試驗壓力　　MPa；

A：有效面積（查樣本）　　　　　　平方米；

Kx：補償器軸向剛度　　　　　　　　N/mm；

X：補償器使用的軸向補償量　　　　　mm

f：系數，當補償器進行預變形時，f為1/2，當補償器不進行預變形時，f取1。
