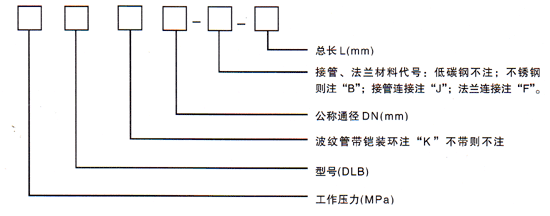

大拉桿橫向波紋補償器(DLB)型號示例

舉例：0.6DLB500-FB-1500

表示：公稱通徑為500mm，工作壓力為0.6MPa，長度為1500mm，不銹鋼法蘭連接的大拉桿橫向波紋補償器。

二、使用說明：



大拉桿橫向型波紋補償器可以補償彎曲管段的橫向位移和角位移。

三、大拉桿橫向波紋補償器對支座作用力的計算：



橫向彈力： Fy=Ky·Y 　

　　　　

彎矩：M=Fy·L



式 中： Ky-橫向剛度 N/mm 　

　

Y-橫向?qū)嶋H位移（變形量）mm

L-管架到補償器中點的距離　　 m。

四、應用舉例（不考慮溫度對補償量及剛度的修正）



某碳鋼管道，公稱通徑500mm，工作壓力0.6MPa，介質溫度350℃，環境_溫度-10℃，補償器安裝溫度20℃，根據管道布局（如圖）需安裝一大拉桿橫向型補償器，用于補償AB管段160mm的橫向位移，補償器疲勞破壞次數按15000次考慮，試計算支座AC的受力。

解：

（1）根據AB管段的橫向位移



Y=160mm，查樣本可選用0.6DLB500-FB-2000，橫向補償量Y0=193mm，橫向剛度Ky=22N/mm



（2）A、C支座受力計算



計算時考慮“冷緊”且冷緊量可取實際補償量的一半即1/2Y。



FA=Ky·160/2=22×80=1760（N）　　



MA=FA×2=1760×2=3520（N·m）



FB=Ky·160/2=22×80=1760（N）　　



MB=FB ×2=1760×2=3520（N·m）

即：A，C支座分別承受1760牛頓的推力和3520牛頓·米的力距。
